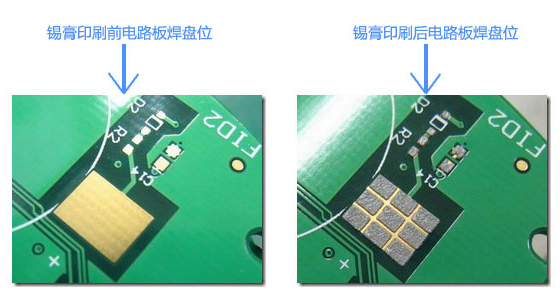

日常常见的电路板上面是布满各类电子元件，在没有经过smt前，其实它是一块光板，上面铺满了各类焊盘（各个位置的焊盘上面会贴装指定的电子元件），要实现贴装电子元件，则需要在焊盘上面先用锡膏印刷机刮锡膏（通过刮锡膏则需要制作一张与焊盘位置相对应的钢网，安装在锡膏印刷机上，确保钢网孔与PCB上的焊盘位置相同，定位完成后，锡膏印刷机上的刮刀在钢网上来回移动，锡膏透过钢网孔，下渗覆盖PCB焊盘上完成锡膏印刷），以下是没印刷锡膏与印刷锡膏的前后对比照

锡膏印刷机的作用

锡膏印刷机是SMT生产线上的前段设备，主要作用是将锡膏精确的印刷电路板上的焊盘，一方面提高锡膏涂覆高精确印刷，另外一方面大大的提高了生产效率，确保锡膏涂覆的精准性、一致性和高效性

锡膏印刷机的工作原理

1）定位和对准，锡膏印刷机通过视觉系统（精密相机）和定位装置，精确识别pcb的焊盘，这样能够确保印刷位置的精确，让锡膏准确无误的落在焊盘上

2）定位完成后，将适量的锡膏送到印刷头的锡膏杯中，待后续刮刀使用

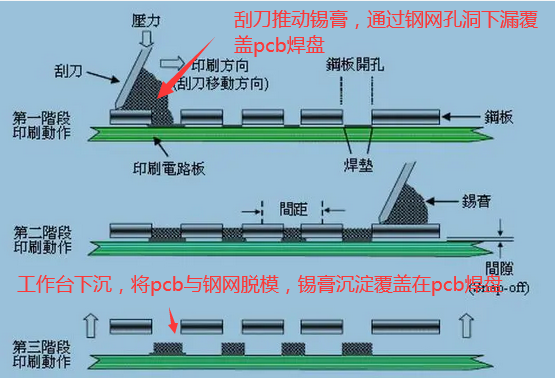

3）刮刀来回运动，刮刀的角度、压力和速度精确控制，确保锡膏能够均匀地涂覆在PCB的焊盘上

4）刮刀来回工作完，工作台会下沉与钢网脱模，然后通过传送输送到下一站检测

锡膏印刷机的钢网要定期清洁，否则锡膏容易残留在孔洞，影响锡膏下落覆盖到焊盘，同时也要定期检测锡膏的张力，以免张力值偏小，造成锡膏印刷品质影响

锡膏印刷机分类

11）全自动锡膏印刷机：

一般体量大的smt工厂均采用的是全自动印刷机，设定印刷机的相关参数，机器就可以自动进板，自动对位，印刷锡膏、出板，经过传输带自动传输到下一个工作站。

2）半自动锡膏印刷机：

半自动锡膏印刷需要手动进板，退板以及要人工对钢网进行定位，只有锡膏印刷自动操作，操作这类设备必须是老师傅，否则容易产出不良板（smt发展至今，基本上已淘汰半自动，一方面是全自动价格便宜，其次是人工贵，并且效率不高）
